本章提供的信息可帮助用户规划 PtMP/PTP 无线链路。
本章介绍以下主题：
站点规划描述了规划建议的链接终端站点时要考虑的因素，包括接地、防雷和设备位置。
射频规划描述了如何规划 PtMP/PTP 无线链路以符合运营国家/地区适用的法规限制。
链路规划描述了规划链路时要考虑的因素，例如范围、路径损耗和吞吐量。
连接器单元描述了在 PtMP/PTP 无线链路中使用带有外部天线的连接器 ODU 时要考虑的因素。
数据网络规划描述了规划 PMtP/PTP 无线数据网络时要考虑的因素。

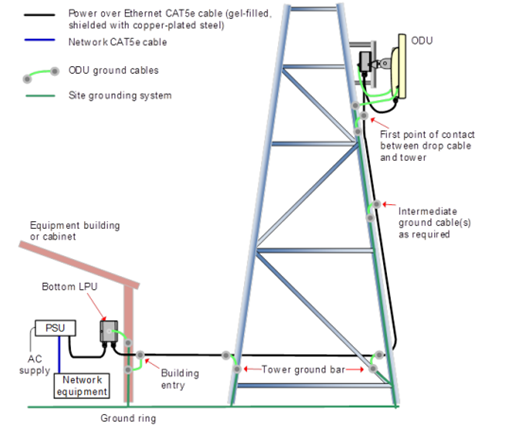

在基本接口中，只有一个以太网接口，即一根网线，用于从PSU到ODU（POE端口）的以太网供电 （PoE），如下图所示： 桅杆或塔架安装（桅杆或塔架安装）
为 ODU 电源选择站点时，请考虑以下因素：
室内位置，没有冷凝、洪水或高湿度的可能性。可靠的主电源提供。
位于不太可能超过其工作温度额定值的环境中，允许自然对流冷却。
可查看状态指示灯 LED 和连接以太网电缆。
安装 ODU 时，屏蔽铜质以太网接口电缆的最大允许长度为 330 英尺（100 米）。
注意：电磁放电（雷击）损坏不在保修范围内。
如果正确遵循本指南中的建议，可以为用户提供最佳保护，使其免受EMD的有害影响。但是，不可能100%的保护。
必须通过单独的接地线路将浪涌电流传导到地面，从而保护结构、设备和人员免受浪涌（通常由雷电引起）影响。实际所需的防护程度取决于当地条件和适用的当地法规。为了充分保护ODU，需要接地连接和瞬态电压浪涌抑制。
关于防雷方法和要求的详细信息可以在国际标准 IEC 61024-1 和 IEC 61312-1、美国国家电气规范ANSI/NFPA No. 70-1984或加拿大电气规范第54条中找到。
注意:切勿在 A区安装设备。在 A区安装设备可能会使设备、结构和生命处于危险之中。

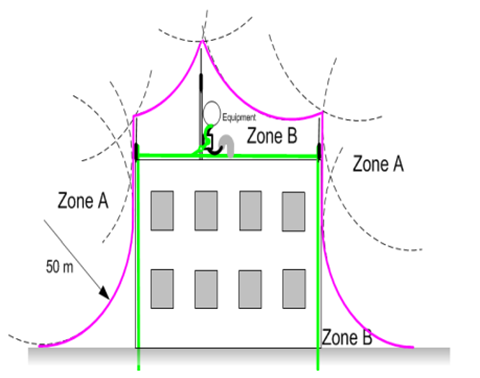

防雷区域
使用滚球法(滚球法确定防雷区域)来确定安装设备的安全位置。在结构上滚动一个假想的球体，半径一般为50米。当球体靠在地面和打击终止装置(如端面或地杆)上时，球体下方的所有空间都被认为在保护区内(B 区)，同样，当球体落在两个端面上时，球体下方的空间被认为在保护区内。
A 区:在这个区域内，有可能发生直接雷击。禁止在该区域安装设备。
B 区:在这个区域，直接的EMD(闪电)影响仍然是可能的，但在这个区域安装显着降低了直接打击的可能性。应尽量考虑在这个区域挂载装备。
为ODU(以及连接单元的外置天线)寻找一个符合以下要求的位置:
设备高度足够高，以实现最佳无线电路径。
安装应保持一定的相互距离，避免信号干扰，建议相互间距保持2米以上。
应避免无线链路出现交叉的安装方式。如下图：
当设备辐射时，人们可以与设备保持安全距离。
设备低于支撑结构(塔、桅杆或建筑物)或其雷电空中终端的顶部。
如果ODU是分体设备，选择一个安装位置，以最大限度地保护它免其他元件的影响，但仍然能够方便地连接防风雨电缆。为了最大限度地减少馈线损耗，请选择天线馈线长度最短化的位置。当部署多个或两个外部天线时，不需要将 ODU 安装在天线的中点。
许多国家对无线发射使用的频段内运行的产品施加EIRP 限制(允许的EIRP)。
请参考相关国家无线电管理条例，确定每个国家和频段ODU可使用的最大发射功率和EIRP。
注意:最终用户有责任确保ODU的运行符合当地的监管限制。
可用频谱取决于调节波段。经过适当的配置后，该设备将只允许在法规允许的信道上运行。
某些规定已将某些通道分配为不可使用:
FCC已经分配了5.1 & 5.2 GHz 的一部分。
ETSI已将部分5.4 GHz 频段分配给气象雷达。
英国和其他一些欧洲国家已将5.8 GHz频段的一部分分配给道路运输和交通远程信息系统。
在给定的监管频段中禁止的信道数量和标识取决于所选的信道带宽和信道栅格。
通过为正确的国家配置ODU，确保链路配置符合当地的监管要求。在以下情况下，这并不妨碍在法规之外的操作:
当使用带有外部天线的连接式ODU 时，规则可能要求降低最大发射功率。
RF网络规划的一个基本要素，主要是分析频谱使用情况和占据频谱的信号强度。无论如何测量这些参数并记录或绘制结果(通过频谱分析仪功能或使用频谱分析仪)，都应确保执行测量:
在一天的不同时间。
在一周的不同日子。
未来不定期测量。
菲涅耳区是围绕天线传输方向的一个三维体。穿透这一区域的物体会导致发射信号的接收强度减弱。信号的异相反射和吸收导致信号抵消。
菲涅耳区的树木和植物的叶子会导致信号丢失。季节密度、树叶的水分含量以及风等其他因素都可能改变信号的损失量。如果必须通过树叶传输，则计划进行频繁和定期的链路测试。
选择链路所需的通道带宽。选择取决于所选的调节频带。
信道带宽越宽，容量越大。由于较窄的信道带宽占用较少的频谱，在频谱非常繁忙的位置操作时，选择较窄的信道带宽可能是更好的选择。
链路的两端必须配置为在相同的信道带宽上运行。
更多连接的客户端意味着更高的延迟和更小的吞吐量。我们建议每个接口有20-50个客户端才能达到峰值性能，根据情况客户端数量可以达到 100个并且仍然稳定工作。如果客户端需要高吞吐量或数据流量对时间敏感，建议每个接入点计划更少的客户端。通常简单地将接入点布置相对靠近，可以增加客户端的吞吐量。
无线连接的范围取决于许多条件。其中一些是天线增益，基站和客户端设备的发射功率，来自其他设备的干扰，障碍物(墙壁，金属物体)，路由器的位置。需要注意的一个重要因素是，所有涉及的设备都会影响可达到的距离，这意味着无论您的主基站多么强大和敏感，小型客户端都会受到自己的发射功率和灵敏度的限制。如果客户端设备是PDA 或手机，一个设备无法覆盖大片区域。通常只能达到几百米，需要更多的主基站设备来覆盖更大的区域。因此，长距离PtMP/PTP无线链路推荐采用ODU(ADM系列 PDM系列)和外置天线平台。
天线增益用dBi来测量，并决定波束有多窄。0 dBi(几乎不可能)的辐射模式是球形的，1.5 dBi- 5 dBi几乎向所有方向均匀辐射，但有一些振子和侧面信号会更强。>9 dBi具有明显的方向性辐射模式。天线增益较高的天线，如果定位得当，会在必要的方向上延伸得更远。
以dBm或mW 为单位测量的发射功率决定了从无线接口发出的信号强度。PDA 设备通常具有较小的发射功率，以节省电池电力。例如，即使手持客户端显示接收信号强度，单主基站也可能只能接收到PDA微弱的信号。
来自其他设备的干扰增加了底噪，主基站更难区分信号和噪声，因此，信号必须更强，客户端必须更靠近接入点。相同频率的接入点占用相同的空中时间，降低了吞吐量并增加了延迟。一些物体降低(衰减)信号强度，而另一些物体则反射信号。通常，在建筑物中，你必须记住墙壁及其厚度、地板和天花板、金属物体、玻璃和木头也会减弱信号。
接入点的位置也会影响信号范围。接入点不应该被金属物体或表面覆盖，这样信号才有空间传播。
如果网络传输数据量要求吞吐量大，那么您应该选择支持高带宽的无线基站。
其他无线天线连接(CPE至主基站)通常需要连接两个或多个点，比如，连接校园内的建筑物或将移动客户端连接到网络，或建立长距离链路。APSTORM 也在这些情况下提供解决方案。为了更好地选型，你必须知道距离，你是否必须连接两个点(点对点-PtP)或多个点(点对多点-PtMP)，以及你需要多少吞吐量。
因为在这些情况下，我们处理的是定向天线和长距离，你必须记住，天线对准和可视是至关重要的。
对于较长的链路，应考虑天线增益和发射功率。更高的信号强度将允许更高的数据速率，这意味着更高的吞吐量。明智地选择频率，以避免与其他无线链路的干扰。请记住，在城市中，即使在屋顶以上，也经常有来自邻近5GHz链路的干扰。
PtP 和PtMP 链路在某些领域存在差异。对于PtMP，你很可能需要一个更宽波束的天线，也称为扇区天线。这样的天线覆盖更宽的角度，但同时增益也会降低，因此，距离会缩短。此外，在PtMP主基站必须是A系列。连接到主基站和所有APSTROM设备的客户端或设备都支持PtP链路模式。
